צינורות

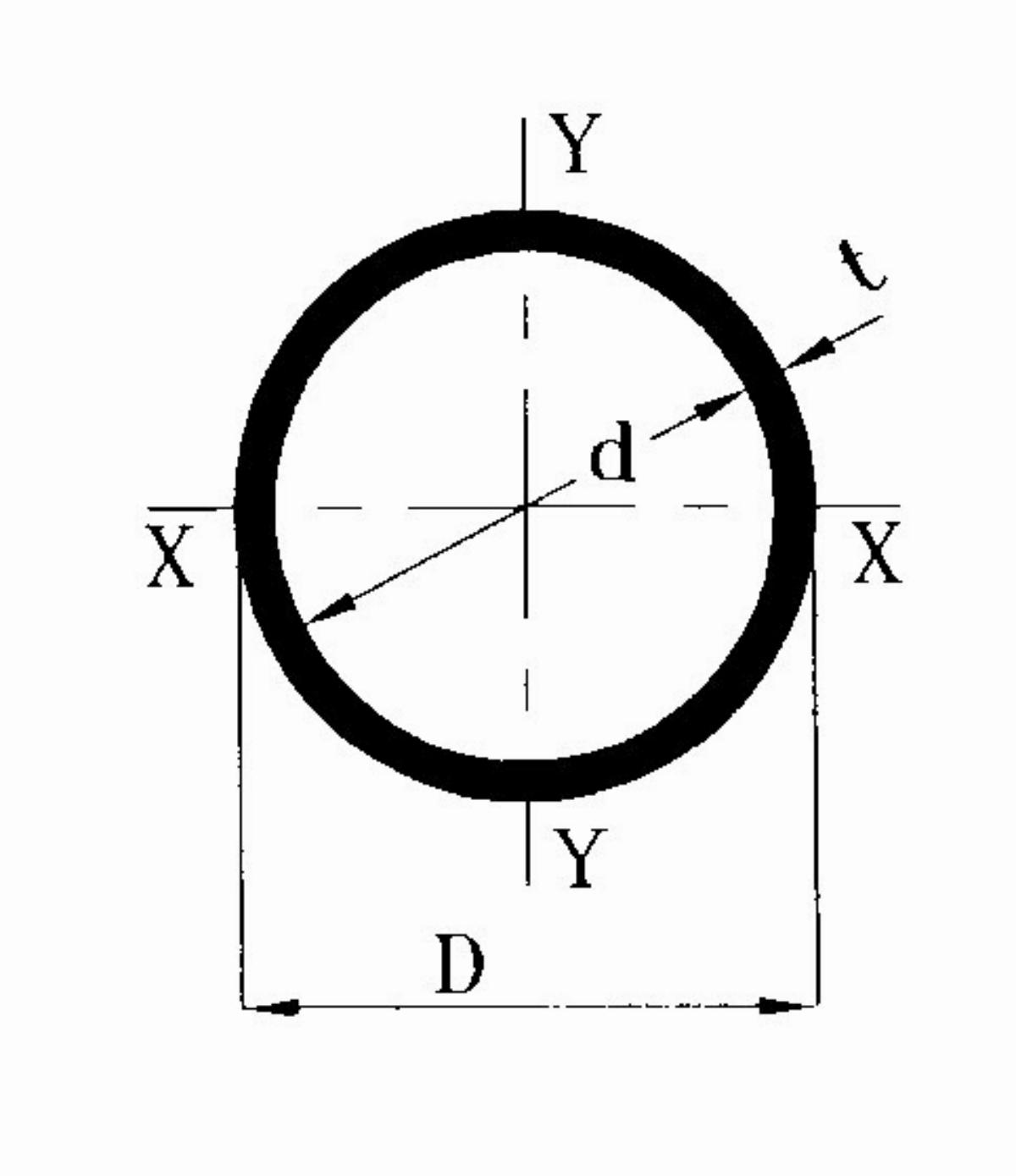

D = קוטר חיצוני
t = עובי דופן
d = קוטר פנימי
G = משקל למטר
F = שטח החתך
I = מומנט אינרציה
W = מומנט התנגדות
i = רדיוס אינרציה

i	W	I	G	F	d	t	D	Nominal dia.
cm	cm³	cm⁴	kg/m	cm²	mm	mm	mm

0.69	0.51	0.53	0.98	1.25	17.30	2.00	21.3	1/2"
0.90	0.76	1.02	1.00	1.27	23.70	1.60	26.9	3/4"
0.88	0.91	1.22	1.22	1.56	22.90	2.00
0.87	1.03	1.38	1.42	1.81	22.20	2.35
0.86	1.12	1.50	1.58	2.02	21.60	2.65
0.85	1.19	1.60	1.72	2.19	21.10	2.90
0.84	1.28	1.72	1.89	2.41	20.40	3.25
1.14	1.23	2.08	1.27	1.61	30.50	1.60	33.7	1"
1.12	1.49	2.51	1.56	1.99	29.70	2.00
1.11	1.70	2.86	1.82	2.31	29.00	2.35
1.10	1.86	3.14	2.03	2.58	28.40	2.65
1.09	1.99	3.36	2.20	2.81	27.90	2.90
1.08	2.16	3.64	2.44	3.11	27.20	3.25
1.44	2.01	4.27	1.61	2.05	39.20	1.60	42.4	1 1/4"
1.43	2.45	5.19	1.99	2.54	38.40	2.00
1.42	2.81	5.95	2.32	2.96	37.70	2.35
1.41	3.10	6.57	2.60	3.31	37.10	2.65
1.40	3.33	7.06	2.83	3.60	36.60	2.90
1.39	3.64	7.71	3.14	4.00	35.90	3.25
1.65	2.65	6.41	1.84	2.35	45.10	1.60	46.3	1 1/2"
1.64	3.23	7.81	2.28	2.91	44.30	2.00
1.63	3.72	8.98	2.66	3.39	43.60	2.35
1.62	4.11	9.93	2.98	3.80	43.00	2.65
1.61	4.43	10.70	3.25	4.14	42.50	2.90
1.60	4.86	11.73	3.61	4.60	41.80	3.25
2.08	4.22	12.72	2.32	2.95	57.10	1.60	60.3	2"
2.06	5.17	15.58	2.87	3.66	56.30	2.00
2.05	5.97	17.99	3.36	4.28	55.56	2.35
2.04	6.63	19.98	3.77	4.80	55.00	2.65
2.03	7.16	21.59	4.10	5.23	54.50	2.90
2.02	7.88	23.77	4.57	5.82	53.60	3.25
2.62	8.40	31.98	3.65	4.66	72.10	2.00	76.1	2 1/2"
2.61	9.74	37.06	4.27	5.44	71.40	2.35
2.60	10.85	41.29	4.80	6.11	70.80	2.65
2.59	11.76	44.74	5.24	6.67	70.30	2.90
2.58	12.99	49.44	5.84	7.44	69.60	3.25
3.09	9.41	41.82	3.44	4.39	85.70	1.60	88.9	3"
3.07	11.60	51.57	4.29	5.46	84.90	2.00
3.06	13.47	59.88	5.02	6.39	84.20	2.35
3.05	15.03	66.83	5.64	7.18	83.60	2.65
3.04	16.31	72.52	6.15	7.84	83.10	2.90
3.03	18.07	80.31	6.87	8.75	82.40	3.25
3.96	22.75	130.20	6.20	8.28	109.30	2.35	114	4"
3.95	25.45	145.70	7.05	9.31	108.70	2.65
3.94	27.57	150.40	7.50	10.17	108.20	2.90
3.93	30.70	175.80	8.82	11.36	107.50	3.25
3.92	34.04	195.40	9.75	12.71	106.70	3.65
3.90	36.60	209.20	10.73	13.70	106.00	3.96
4.37	34.27	217.00	8.90	11.49	121.20	2.90	127	4 1/2"
4.34	38.10	241.90	9.60	12.62	120.60	3.25	127	4 1/2"
4.86	56.83	402.00	13.20	17.04	133.40	3.96	141.3	5"
4.82	67.20	475.00	16.01	20.38	131.80	4.76	141.3	5"
5.84	69.50	585.00	16.01	16.45	161.80	3.25	168.3	6"
5.81	82.09	691.00	16.04	20.45	160.40	3.96
5.78	97.26	818.00	19.18	24.46	158.80	4.76
5.76	111.86	941.00	22.28	28.42	157.20	5.56
5.73	126.02	1060.00	25.33	32.30	155.60	6.35
7.63	119.37	1308.00	16.91	21.54	212.60	3.25	219.1	8"
7.61	141.60	1551.00	21.00	26.78	211.20	3.96
7.58	168.60	1846.00	25.14	32.15	209.60	4.76
7.55	194.00	2125.00	29.23	37.24	208.00	5.56
7.52	219.30	2403.00	33.27	42.44	206.40	6.35
9.54	187.01	2553.00	21.15	26.95	266.55	3.25	273.05	10"
9.52	221.10	3032.00	26.23	35.50	265.20	3.96
9.49	264.50	3612.00	31.47	40.13	263.60	4.76
9.46	306.00	4178.00	36.60	46.69	262.00	5.56
9.43	346.70	4733.00	41.73	53.20	260.40	6.35
9.40	373.70	5239.00	46.40	59.21	258.90	7.04
11.30	320.00	5185.00	31.23	39.79	315.93	3.96	323.85	12"
11.31	378.00	6128.00	37.42	47.90	314.30	4.76
11.26	434.00	7038.00	43.59	55.60	312.70	5.56
11.23	493.00	7984.00	49.67	63.30	311.10	6.35
11.20	550.00	8916.00	55.73	71.10	309.50	7.14
11.17	607.00	9833.00	61.77	78.80	308.00	7.93
12.43	387.00	6888.00	34.34	43.75	347.68	3.96	355.6	14"
12.40	459.00	8075.00	41.16	52.20	346.10	4.76
12.38	527.00	9361.00	47.90	61.10	344.50	5.56
12.35	698.00	10626.00	54.63	69.70	342.90	6.35
12.32	668.00	11874.00	61.33	78.20	341.30	7.14
12.30	737.00	13105.00	67.98	86.90	339.80	7.93
14.23	508.00	10326.00	39.30	50.07	398.48	3.96	406.4	16"
14.20	596.00	12116.00	47.12	60.10	396.90	4.76
14.17	696.00	14132.00	59.85	70.40	395.30	5.56
14.15	785.00	15969.00	62.58	79.80	393.70	6.35
14.13	879.00	17860.00	70.27	89.60	392.10	7.14
14.09	971.00	19727.00	77.92	99.40	390.50	7.93
